產品知識

主要功能與特色

• 電源輸入橋樑
  將外部轉換好的低壓直流電（如 5V、12V、24V 等）安全穩定地導入裝置內部電路。
• 機械與電氣穩定
  內部通常具備彈性接觸點（彈片），確保與 DC Power Plug（直流電源插頭）緊密接合，避免鬆脫或產生接觸不良火花。
• 常見應用
  廣泛應用於路由器、螢幕顯示器、小型音響、網路攝影機、量測儀器、小型家電及各類嵌入式控制模組。

結構與工作原理

• 物理結構
  典型結構包括中心的金屬內針（通常為正極）、外部金屬筒或彈片（通常為負極），以及中間的絕緣層。
• 工作原理
  插頭插入時，彈片產生彈性形變，與插頭緊密接觸形成低阻抗通路；拔出後彈片重定斷開電路。
• 極性要求
  有嚴格的極性規定，常見標準為中心正極、外部負極，接反可能瞬間燒毀設備。

常見規格與分類

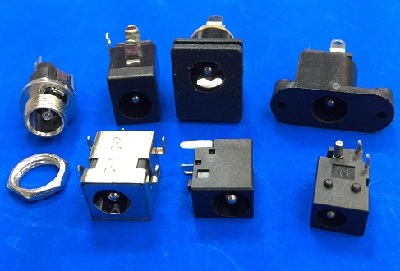

• 主流尺寸
  5.5mm×2.1mm 和 5.5mm×2.5mm 是最常見的兩種，外徑相同但內徑不同，不能混用。
• 其他規格
  3.5mm×1.35mm（路由器等小設備）、4.0mm×1.7mm（音響設備）…..等。
• 安裝與焊接型式
  • DIP（直插式）
    透過導通孔焊接在 PCB 上，機械強度高。
  • SMT（表面黏著技術）
    直接焊接在電路板表面，適合輕薄短小的小型裝置。
  • 特殊設計
    部分高電流或工業級需求會採用具備鎖定功能的 Locking DC Jack（旋轉鎖定設計）以防線材意外被拉扯拔落。

DC Power Jack 哪裡買

DC Power Jack 可以說是老產品了，台灣的DC Power Jack 製造商 中志工業股份有限公司 和 鋒亞企業股份有限公司 在1988年就已經生產，材質LCP 以及PBT 以及各種型式規格及顏色也都齊全。

DC Power Jack被廣泛被運用於筆記型電腦、路由器、監控器、工控器…等各種電子設備。

DC Power Jack的規格部件名稱簡介如下
